Praxisbericht · 21.11.2025

Über 280 Schächte,
ein Ziel.

In Erftstadt-Gymnich saniert Katec Kanaltechnik 288 Kanalschächte für die Stadtwerke – mit Kanalklinker und ERGELIT-KS1.

Projektdaten

→

Alle Beiträge

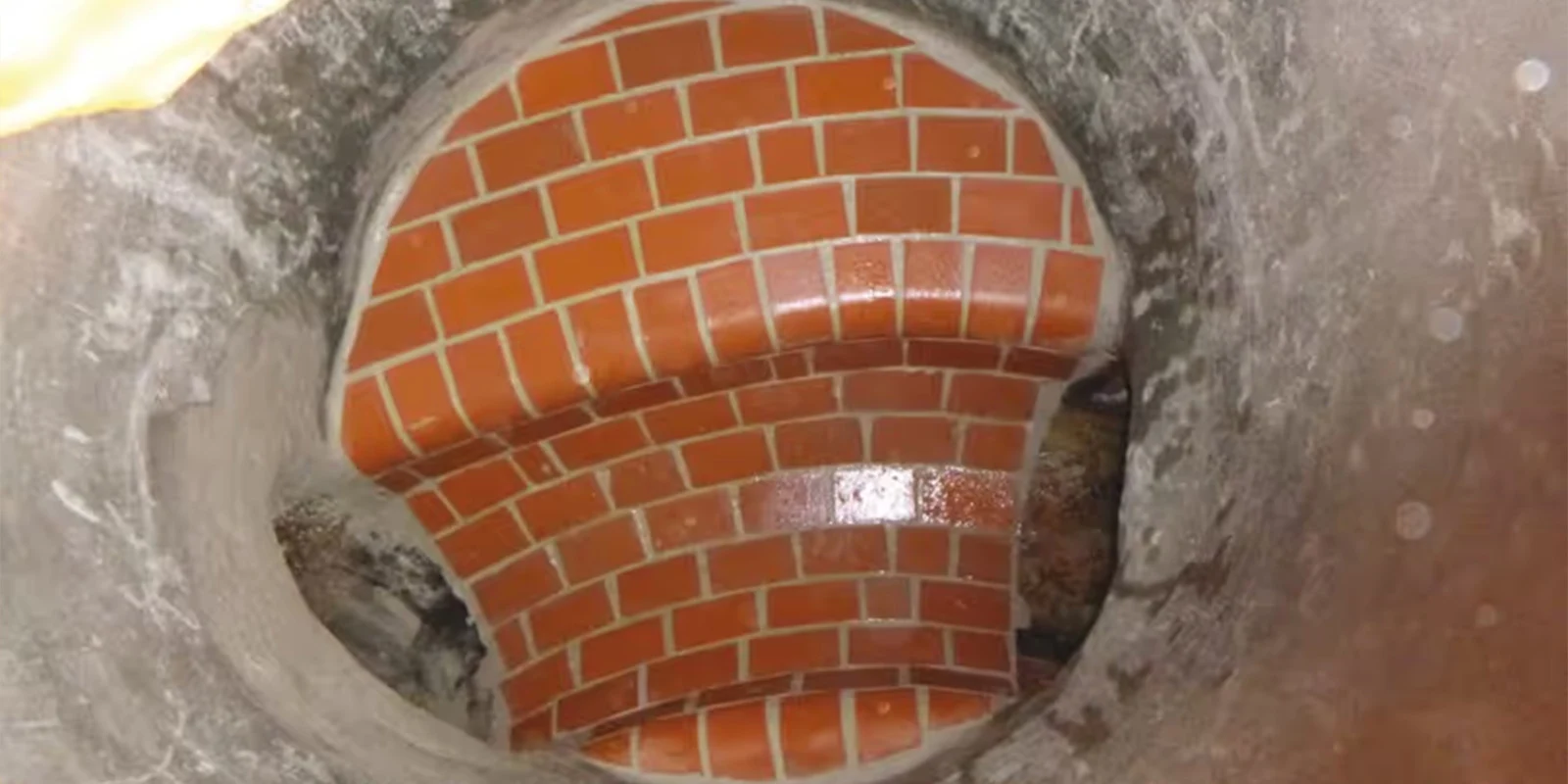

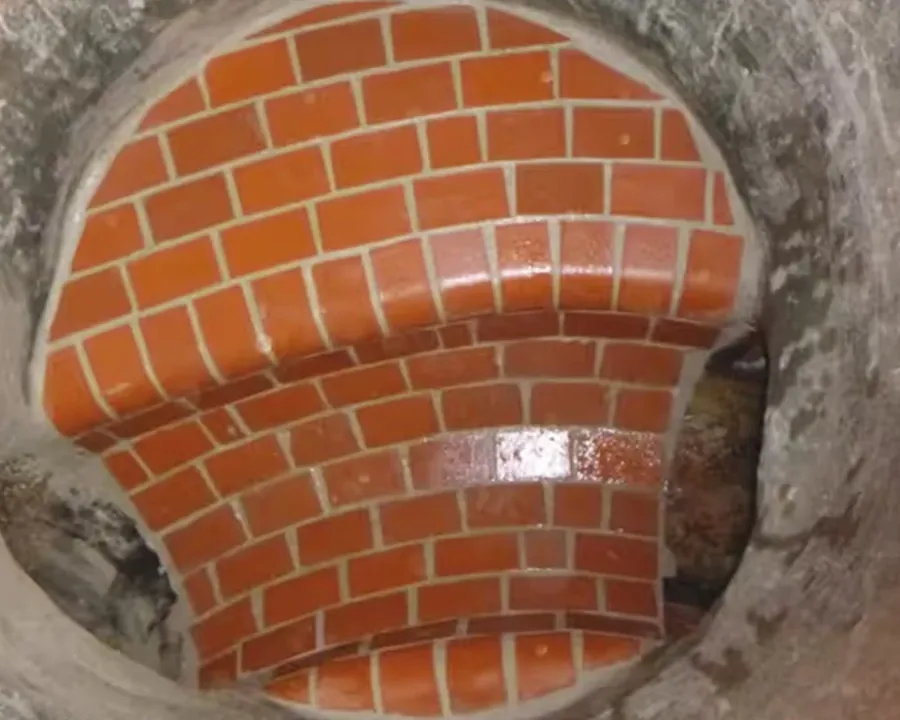

Neues Gerinne aus Kanalklinkern in einem Schacht in Erftstadt (Foto: Katec)

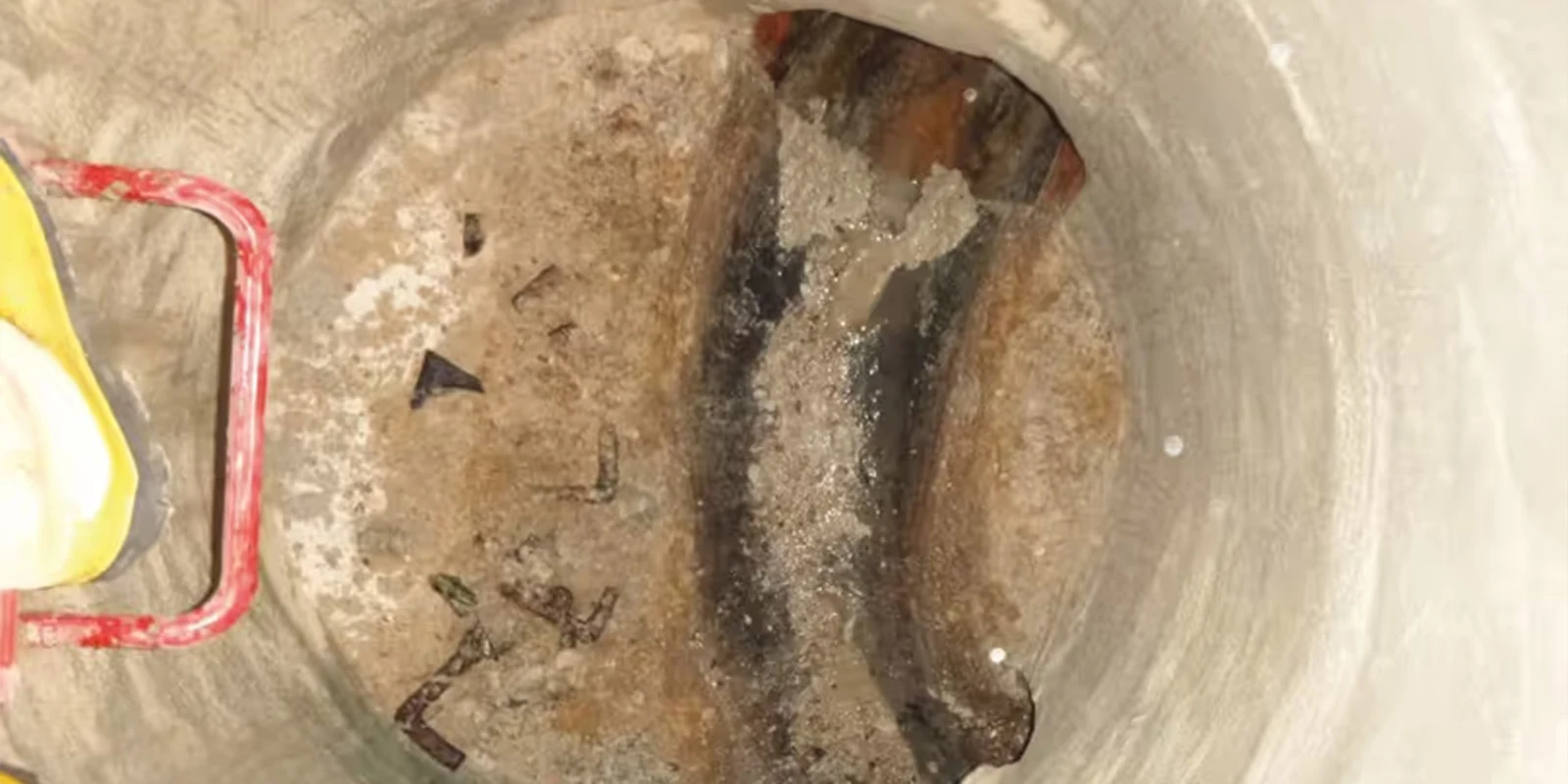

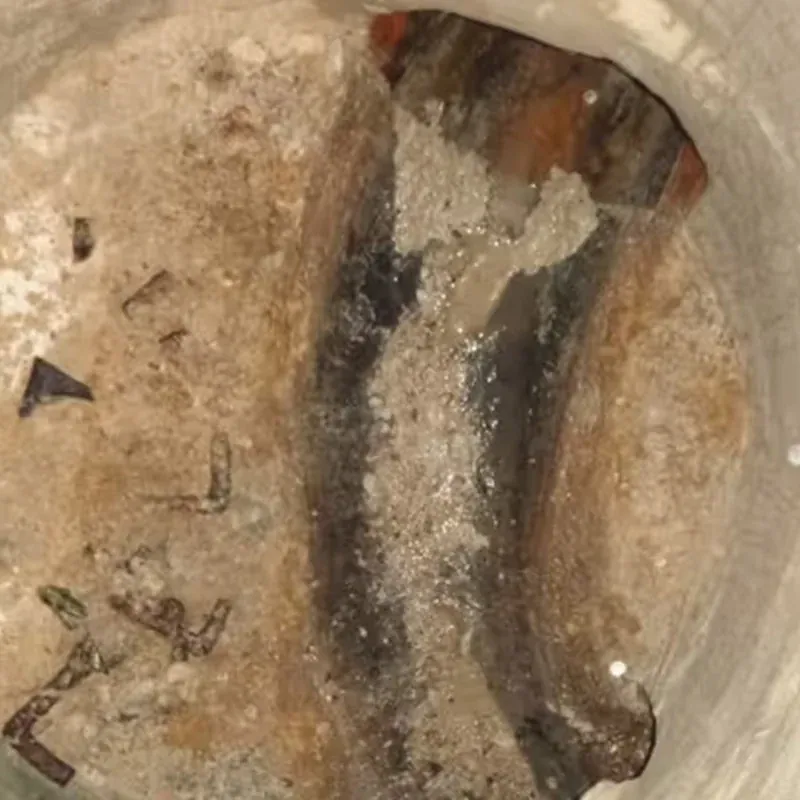

Schacht aus den 1970er-Jahren mit Schäden vor der Sanierung (Foto: Katec)

Ausgangssituation

Schächte aus den
1970er-Jahren.

Das Netz der Stadtwerke Erftstadt umfasst rund 280 Kilometer Kanal, überwiegend Mischwasserkanäle aus Beton zwischen DN 300 und DN 2.000. Teile sind seit mehr als 50 Jahren in Betrieb.

Die Schächte sind 2,5 bis 6 Meter tief. Typisch für ihr Alter: geschädigte Klinkerfugen, undichte Unterteile, veraltete Rohreinbindungen, Mörtel ohne Sulfatbeständigkeit, korrodierte Steigeisen und Schwefelwasserstoffkorrosion.

Alle Beiträge

→

Das Projekt in Zahlen

Kennzahlen
der Sanierung.

Punktuelle Ausbesserung bis vollständige Ertüchtigung.

288 Schächte

Im Stadtteil Gymnich.

280 km

Kanalnetz der Stadtwerke Erftstadt.

2,5 bis 6 m

Schachttiefe bei 1 m Durchmesser.

Objektspezifisch

Eigenes Sanierungskonzept je Schacht.

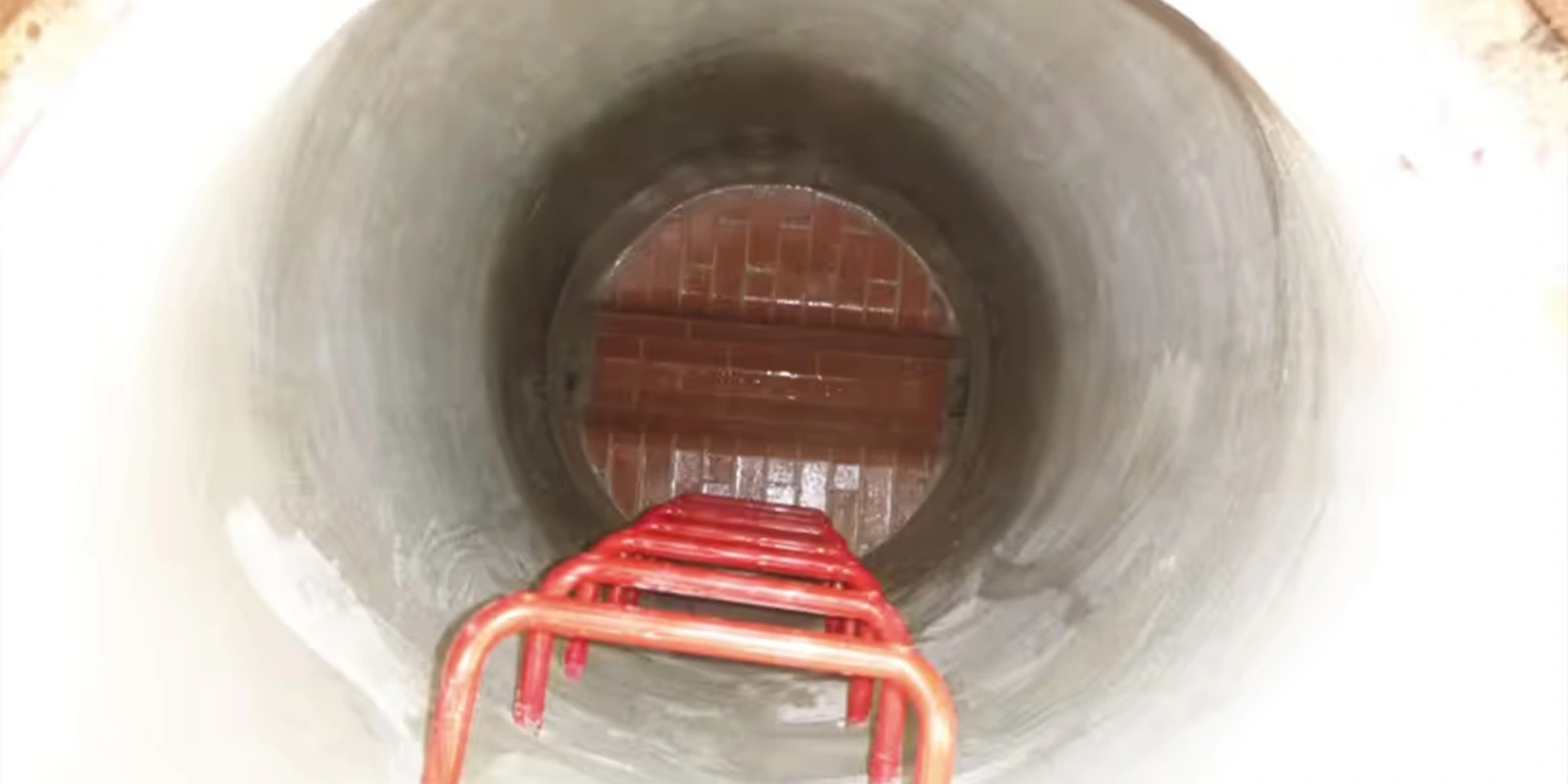

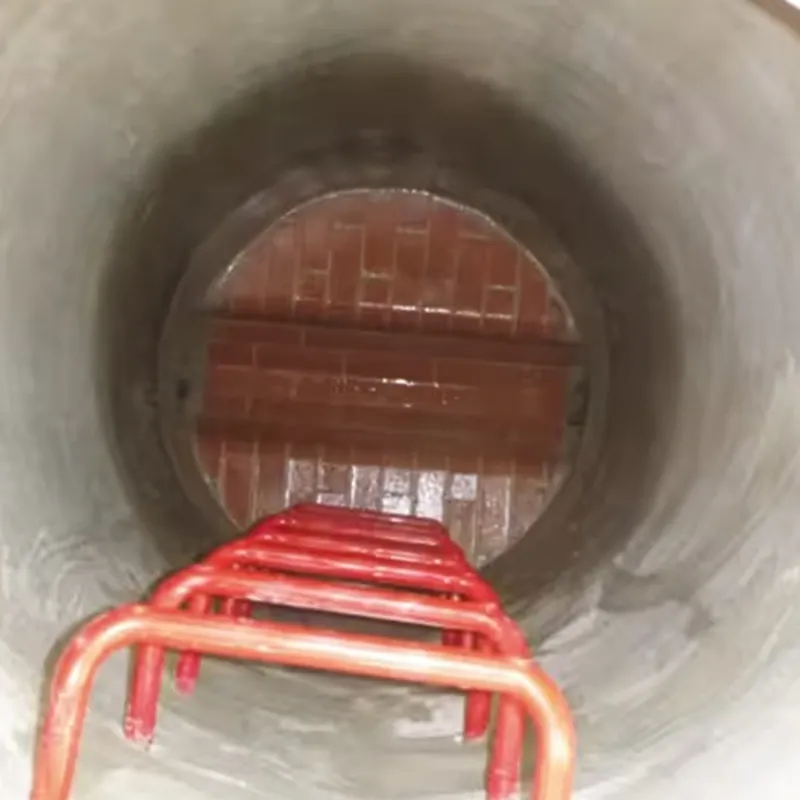

Sanierter Schacht in Erftstadt (Foto: Katec)

Instandsetzung

Vom Kanalklinker
zur Mörtelschicht.

Neue Gerinne aus Kanalklinkern auf einem Unterbau aus ERGELIT-KS1, darüber eine porenarme Mörtelschicht als Schutz gegen chemische Belastung.

Projektdaten

Technik & Beteiligte.

Auftraggeber: Stadtwerke Erftstadt. Planung: Ingenieurbüro Köster + Volkenborn. Ausführung: Katec Kanaltechnik Müller & Wahl GmbH.

Umfang: 288 Schächte im Stadtteil Gymnich

Bauwerke: 1970er-Jahre, Ortbeton- oder Klinkerunterteile, Betonringe

Konzept: von einzelnen Rohreinbindungen bis zum kompletten Schacht

Gerinne: Kanalklinker nach DIN 4051, Wasseraufnahme unter 6 %

Mörtel: ERGELIT-KS1 – geringe Schrumpfung, hohe Haftzugfestigkeit, chloridfrei

Vorbereitung: Wasserhochdruck, bei Bedarf Fräsen

Beschichtung: lagenweise von Hand oder im Spritzverfahren, verdichtet

Steigeisen: korrodierte Altteile durch Edelstahlbügel ersetzt

Ablauf

Präzise Arbeit
auf engem Raum.

Besonders an Übergängen zwischen alter und neuer Bausubstanz.

Schachtwände mit Wasserhochdruck reinigen, Altbeschichtungen bei Bedarf fräsen

Tragfähigen Unterbau aus ERGELIT-KS1 herstellen

Neue Gerinne aus Kanalklinkern mauern

Wände lagenweise mit ERGELIT-KS1 beschichten und verdichten

Fazit

Dauerhaft
betriebssicher.

Präzise Handarbeit und hochwertige Materialien sichern die Schachtinfrastruktur in Erftstadt langfristig. Der Abschluss war für Dezember 2025 geplant.
